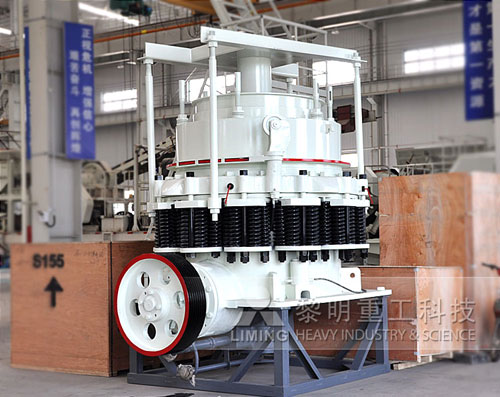

PY系列弹簧圆锥破碎机

 PY系列弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,******可靠工作。破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。

弹簧圆锥破碎机是***早研制的一种大功率、大破碎比、高生产率的液压式破碎机。该机是在消化吸收了各国具有80年代国际******水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同,并集中了迄今为止已知各类型圆锥破碎机的主要优点。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破石机可广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。





性能特点

1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而******了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧圆锥破主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥、调整装置、调整套、弹簧以及调整排矿口用的液压站等部分组成。破碎机工作时,电动机通过水平轴和一对伞齿轮带动偏心轴套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。
弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。


性能参数
