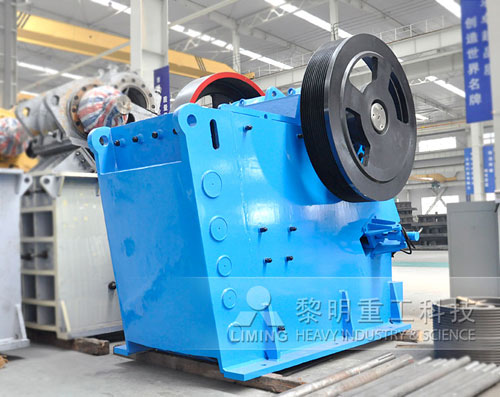

欧版颚式破碎机

黎明重工科技开发生产的欧版JC系列破碎机已经无可争议的成为世界上***受青睐的鄂式破碎机。当考虑******地对坚硬、强磨蚀性物料进行破碎时,应首先选择采用了国际*********的破碎技术和制造水平的JC系列欧版鄂式破碎机。

欧版颚式破碎机在矿山物料破碎中常用于******破碎或二级破碎。欧版颚式破碎机是由研制的,是针对高速公路、铁路、机场跑道等工程建筑用石料破碎所研制的******设备。欧版颚式破碎机采用国际*********的破碎技术和制造水平,是多坚硬、强磨蚀性物料进行破碎时******的******产品。高速公路、铁路、机场跑道等工程用石料大都以玄武岩等硬岩为主,规格在3——7公分左右,且破碎的物料硬度比较大,一般颚破(鄂破)不但产量低而且易磨损。欧版颚式破碎机相对于传统的二级颚式破碎机来说,无论是使用寿命、维修率、故障率都体现出它************的优越性,而相对于配套使用圆锥破、石料整形机来说,成本还底。该系列鄂式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。




性能特点

1、采用*********的制造工艺,选用*********的制作材料。

2、更******的动鄂总成,使其更经久耐用。动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这一切均使得JC系列鄂式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够******与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。

4、采用有限元分析技术,破碎机具有更高的强度。

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。欧版JC系列鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。 所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、******采用了齿形护板,增大了鄂板的有效长度,产量更高。

工作原理

欧版颚式破碎机主要包括机座、定颚、动颚、偏心轴,定颚上固定有定颚齿板,动颚齿板通过连接栓杆固定在动颚上,动、定颚齿板的两侧设有侧护板,动颚的上端套装在偏心轴上,动颚与偏心轴间设有轴承室,其动颚齿板顶端高出定颚齿板约80-250mm。结构简单合理,高出的动颚齿板对动颚和轴承室有很好的保护作用,又******下料畅通,避免塞料卡机现象,安全可靠,并且本实用新型还简化了动颚的制作,动颚轴承室密封性好,运行性能好,不漏油,改善了整机使用情况,噪音小,运行平稳,节电节能效果明显,利于推广应用,广泛适用于矿山、建材、硅酸盐、冶金、筑路、化学工业原料等领域,特别适宜中等硬度料的粉碎,如岩石、矿石、水泥厂的熟料等。

结构组成

JC系列欧版鄂式破碎机主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。

1、机架部分:由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分:主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作部分:主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作零件。

4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。



技术参数
